概述

Hbase原理、基本概念、基本架构 (https://www.tiejiang.org/) Hbase 第1张

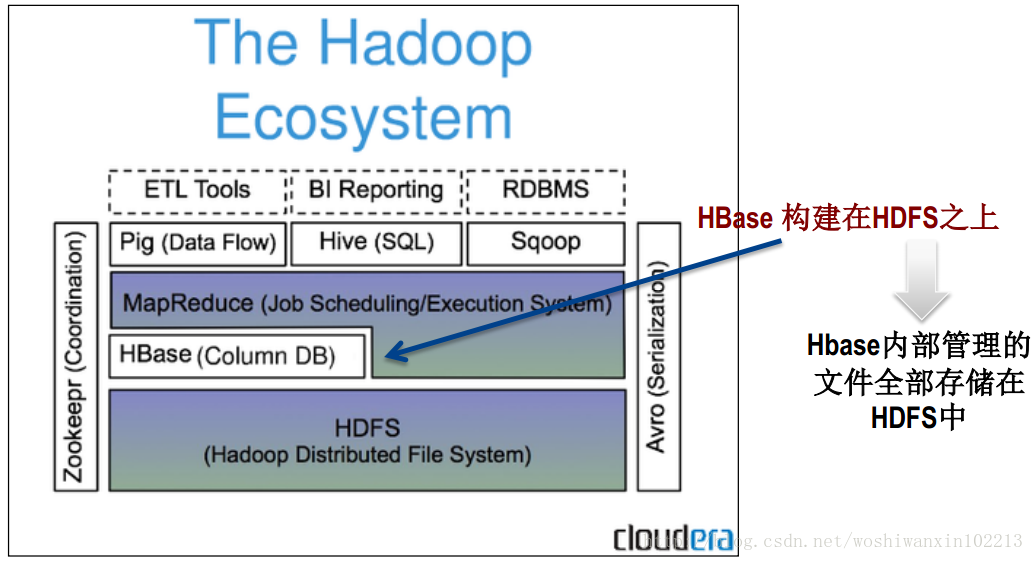

  1. HBase是一个构建在HDFS上的分布式列存储系统;
  2. HBase是基于Google BigTable模型开发的,典型的key/value系统;
  3. HBase是Apache Hadoop生态系统中的重要一员,主要用于海量结构化数据存储;
  4. 从逻辑上讲,HBase将数据按照表、行和列进行存储。
  5. 与hadoop一样,Hbase目标主要依靠横向扩展,通过不断增加廉价的商用服务器,来增加计算和存储能力。

Hbase表的特点

  1. 大:一个表可以有数十亿行,上百万列;
  2. 无模式:每行都有一个可排序的主键和任意多的列,列可以根据需要动态的增加,同一张表中不同的行可以有截然不同的列;
  3. 面向列:面向列(族)的存储和权限控制,列(族)独立检索;
  4. 稀疏:空(null)列并不占用存储空间,表可以设计的非常稀疏;
  5. 数据多版本:每个单元中的数据可以有多个版本,默认情况下版本号自动分配,是单元格插入时的时间戳;
  6. 数据类型单一:Hbase中的数据都是字符串,没有类型。

Hbase数据模型

Hbase逻辑视图 Hbase原理、基本概念、基本架构 (https://www.tiejiang.org/) Hbase 第2张 Hbase基本概念

  1. RowKey:是Byte array,是表中每条记录的“主键”,方便快速查找,Rowkey的设计非常重要。
  2. Column Family:列族,拥有一个名称(string),包含一个或者多个相关列
  3. Column:属于某一个columnfamily,familyName:columnName,每条记录可动态添加
  4. Version Number:类型为Long,默认值是系统时间戳,可由用户自定义
  5. Value(Cell):Byte array

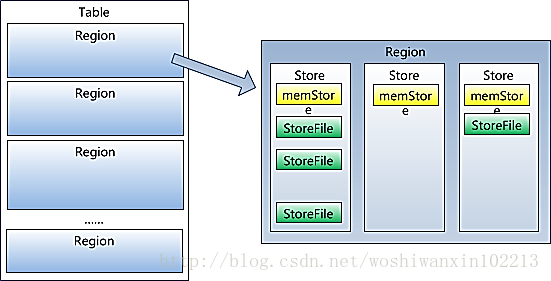

Hbase物理模型

每个column family存储在HDFS上的一个单独文件中,空值不会被保存。
Key 和 Version number在每个 column family中均有一份;
HBase 为每个值维护了多级索引,即:<key, column family, column name, timestamp>

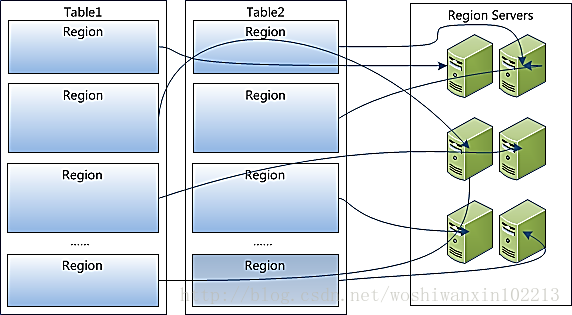

物理存储:

  1. Table中所有行都按照row key的字典序排列;
  2. Table在行的方向上分割为多个Region;
  3. Region按大小分割的,每个表开始只有一个region,随着数据增多,region不断增大,当增大到一个阀值的时候,region就会等分会两个新的region,之后会有越来越多的region;
  4. Region是Hbase中分布式存储和负载均衡的最小单元,不同Region分布到不同RegionServer上。 Hbase原理、基本概念、基本架构 (https://www.tiejiang.org/) Hbase 第3张

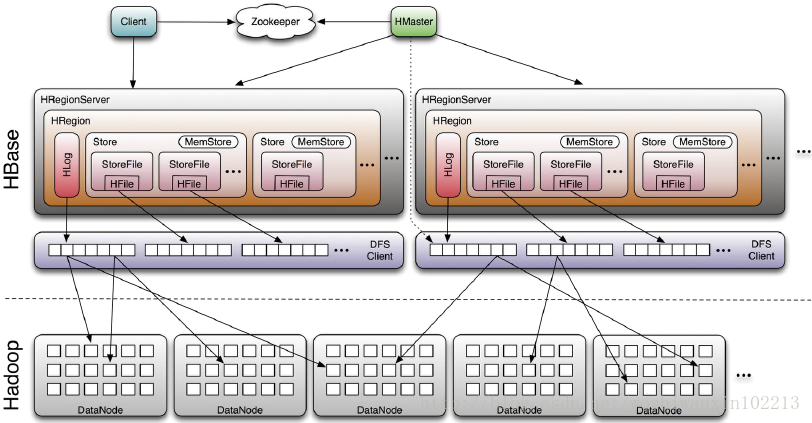

HBase架构及基本组件

Hbase原理、基本概念、基本架构 (https://www.tiejiang.org/) Hbase 第4张 Hbase基本组件说明

  • Client
  • 包含访问HBase的接口,并维护cache来加快对HBase的访问,比如region的位置信息
  • Master
  • 为Region server分配region
  • 负责Region server的负载均衡
  • 发现失效的Region server并重新分配其上的region
  • 管理用户对table的增删改查操作
  • Region Server
  • Regionserver维护region,处理对这些region的IO请求
  • Regionserver负责切分在运行过程中变得过大的region

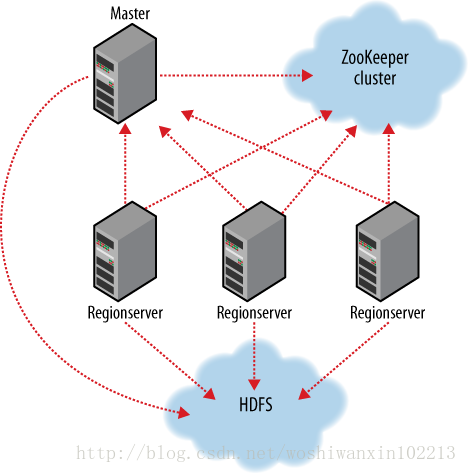

  • Zookeeper作用
  • 通过选举,保证任何时候,集群中只有一个master,Master与RegionServers 启动时会向ZooKeeper注册
  • 存贮所有Region的寻址入口
  • 实时监控Region server的上线和下线信息。并实时通知给Master
  • 存储HBase的schema和table元数据
  • 默认情况下,HBase 管理ZooKeeper 实例,比如, 启动或者停止ZooKeeper
  • Zookeeper的引入使得Master不再是单点故障 Hbase原理、基本概念、基本架构 (https://www.tiejiang.org/) Hbase 第5张
    Write-Ahead-Log(WAL) Hbase原理、基本概念、基本架构 (https://www.tiejiang.org/) Hbase 第6张

该机制用于数据的容错和恢复:
每个HRegionServer中都有一个HLog对象,HLog是一个实现Write Ahead Log的类,在每次用户操作写入MemStore的同时,也会写一份数据到HLog文件中(HLog文件格式见后续),HLog文件定期会滚动出新的,并删除旧的文件(已持久化到StoreFile中的数据)。当HRegionServer意外终止后,HMaster会通过Zookeeper感知到,HMaster首先会处理遗留的 HLog文件,将其中不同Region的Log数据进行拆分,分别放到相应region的目录下,然后再将失效的region重新分配,领取 到这些region的HRegionServer在Load Region的过程中,会发现有历史HLog需要处理,因此会Replay HLog中的数据到MemStore中,然后flush到StoreFiles,完成数据恢复

HBase容错性

  • Master容错:Zookeeper重新选择一个新的Master
  • 无Master过程中,数据读取仍照常进行;
  • 无master过程中,region切分、负载均衡等无法进行;
  • RegionServer容错:定时向Zookeeper汇报心跳,如果一旦时间内未出现心跳,Master将该RegionServer上的Region重新分配到其他RegionServer上,失效服务器上“预写”日志由主服务器进行分割并派送给新的RegionServer
  • Zookeeper容错:Zookeeper是一个可靠地服务,一般配置3或5个Zookeeper实例

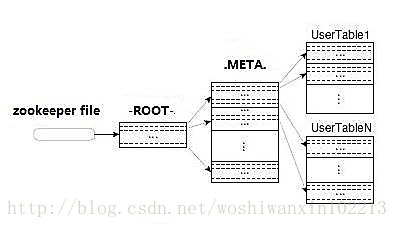

Region定位流程:

Hbase原理、基本概念、基本架构 (https://www.tiejiang.org/) Hbase 第7张

  • 寻找RegionServer
  • ZooKeeper--> -ROOT-(单Region)--> .META.--> 用户表
  • ROOT-
  • 表包含.META.表所在的region列表,该表只会有一个Region;
  • Zookeeper中记录了-ROOT-表的location。
  • META.
  • 表包含所有的用户空间region列表,以及RegionServer的服务器地址。

Hbase使用场景

storing large amounts  of data(100s of TBs)
need high write throughput
need efficient random access(key lookups) within large data sets
need to scale gracefully with data
for structured and semi-structured data
don't need fullRDMS capabilities(cross row/cross table transaction, joins,etc.)

大数据量存储,大数据量高并发操作
需要对数据随机读写操作
读写访问均是非常简单的操作

Hbase与HDFS对比

两者都具有良好的容错性和扩展性,都可以扩展到成百上千个节点;
HDFS适合批处理场景
不支持数据随机查找
不适合增量数据处理
不支持数据更新

Hbase原理、基本概念、基本架构 (https://www.tiejiang.org/) Hbase 第8张

参考文档:

1、http://www.alidata.org/archives/1509(存储模型比较详细)

2、http://www.searchtb.com/2011/01/understanding-hbase.html(技术框架以及存储模型)

3、http://wenku.baidu.com/view/b46eadd228ea81c758f578f4.html(读和写的流程比较详细)
