基础原理系列：服务端 TCP 连接的 TIME_WAIT 问题

写在开头，大概 4 年前，听到运维同学提到 TIME_WAIT 状态的 TCP 连接过多的问题，但是当时没有去细琢磨；最近又听人说起，是一个新手进行压测过程中，遇到的问题，因此，花点时间，细深究一下。

0.概要

几个方面：

1. 问题描述：什么现象？什么影响？
2. 问题分析
3. 解决方案
4. 底层原理

1.问题描述

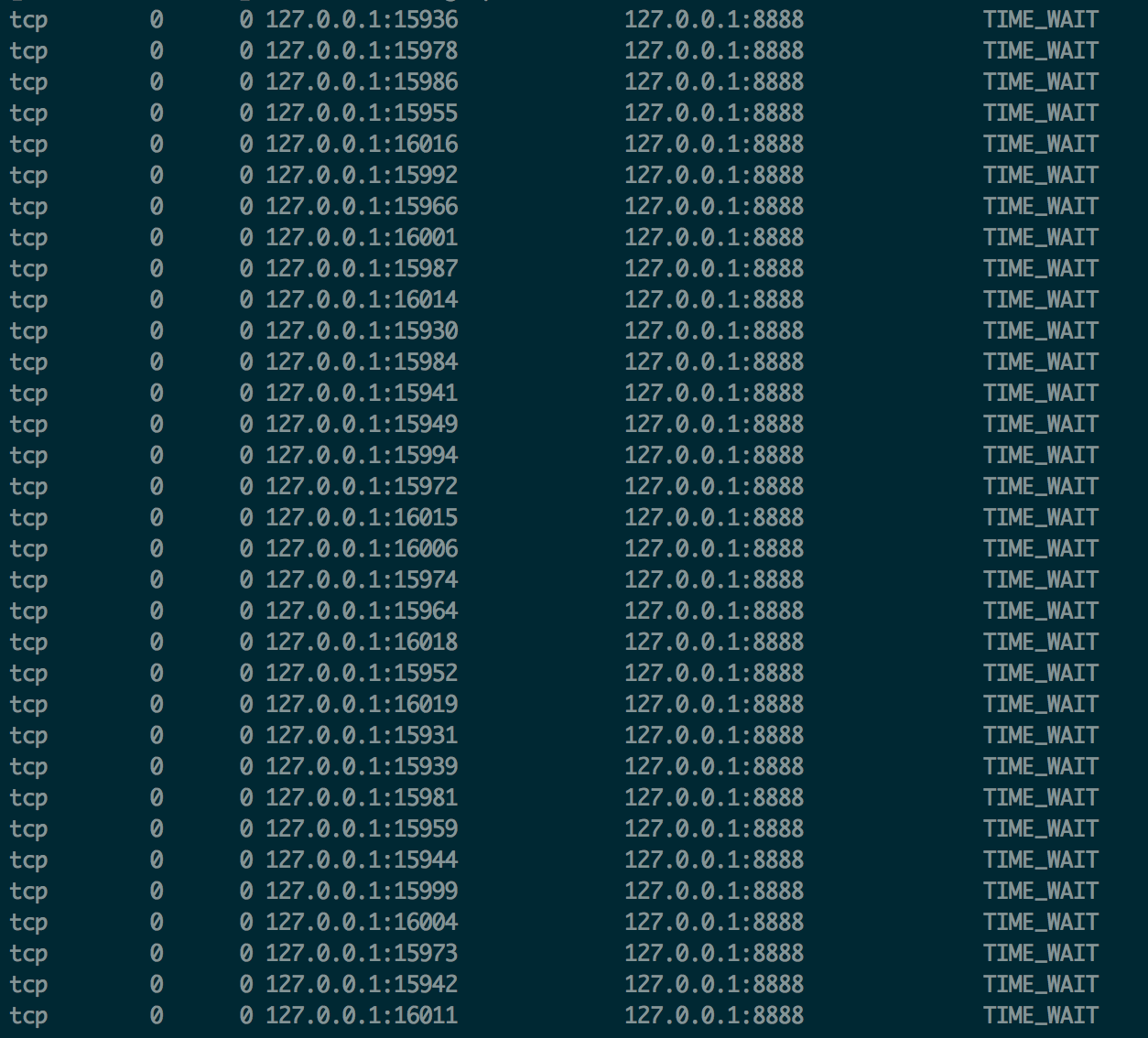

模拟高并发的场景，会出现批量的 TIME_WAIT 的 TCP 连接：

短时间后，所有的 TIME_WAIT 全都消失，被回收，端口包括服务，均正常。

即，在高并发的场景下，TIME_WAIT 连接存在，属于正常现象。

线上场景中，持续的高并发场景

• 一部分 TIME_WAIT 连接被回收，但新的 TIME_WAIT 连接产生；
• 一些极端情况下，会出现大量的 TIME_WAIT 连接。

Think：

上述大量的 TIME_WAIT 状态 TCP 连接，有什么业务上的影响吗？

Nginx 作为反向代理时，大量的短链接，可能导致 Nginx 上的 TCP 连接处于 time_wait 状态：

1. 每一个 time_wait 状态，都会占用一个「本地端口」，上限为 65535(16 bit，2 Byte)；
2. 当大量的连接处于 time_wait 时，新建立 TCP 连接会出错，address already in use : connect 异常

统计 TCP 连接的状态：

Tips：

TCP 本地端口数量，上限为 65535（6.5w），这是因为 TCP 头部使用 16 bit，存储「端口号」，因此约束上限为 65535。

2.问题分析

大量的 TIME_WAIT 状态 TCP 连接存在，其本质原因是什么？

1. 大量的短连接存在
2. 特别是 HTTP 请求中，如果 connection 头部取值被设置为 close 时，基本都由「服务端」发起主动关闭连接
3. 而，TCP 四次挥手关闭连接机制中，为了保证 ACK 重发和丢弃延迟数据，设置 time_wait 为 2 倍的 MSL（报文最大存活时间）

TIME_WAIT 状态：

1. TCP 连接中，主动关闭连接的一方出现的状态；（收到 FIN 命令，进入 TIME_WAIT 状态，并返回 ACK 命令）
2. 保持 2 个 MSL 时间，即，4 分钟；（MSL 为 2 分钟）

3.解决办法

解决上述 time_wait 状态大量存在，导致新连接创建失败的问题，一般解决办法：

1. 客户端，HTTP 请求的头部，connection 设置为 keep-alive，保持存活一段时间：现在的浏览器，一般都这么进行了
2. 服务器端，
   1. 允许 time_wait 状态的 socket 被重用
   2. 缩减 time_wait 时间，设置为 1 MSL（即，2 mins）

更多细节，参考：

• https://www.cnblogs.com/yjf512/p/5327886.html

结论：几个核心要点

1. time_wait 状态的影响：
   1. TCP 连接中，「主动发起关闭连接」的一端，会进入 time_wait 状态
   2. time_wait 状态，默认会持续 2 MSL（报文的最大生存时间），一般是 2x2 mins
   3. time_wait 状态下，TCP 连接占用的端口，无法被再次使用
   4. TCP 端口数量，上限是 6.5w（65535，16 bit）
   5. 大量 time_wait 状态存在，会导致新建 TCP 连接会出错，address already in use : connect 异常
2. 现实场景：
   1. 服务器端，一般设置：不允许「主动关闭连接」
   2. 但 HTTP 请求中，http 头部 connection 参数，可能设置为 close，则，服务端处理完请求会主动关闭 TCP 连接
   3. 现在浏览器中， HTTP 请求 connection 参数，一般都设置为 keep-alive
   4. Nginx 反向代理场景中，可能出现大量短链接，服务器端，可能存在
3. 解决办法：
   1. 服务器端，
      1. 允许 time_wait 状态的 socket 被重用
      2. 缩减 time_wait 时间，设置为 1 MSL（即，2 mins）

4.附录

几个方面：

1. TCP 连接状态的查询
2. MSL 时间
3. TCP 三次握手和四次握手

附录 A：查询 TCP 连接状态

Mac 下，查询 TCP 连接状态的具体命令：

附录 B：MSL 时间

MSL，Maximum Segment Lifetime，“报文最大生存时间”，

1. 任何报文在网络上存在的最长时间，超过这个时间报文将被丢弃。（IP 报文）
2. TCP报文 （segment）是ip数据报（datagram）的数据部分。

Tips：

RFC 793中规定MSL为2分钟，实际应用中常用的是30秒，1分钟和2分钟等。

2MSL，TCP 的 TIME_WAIT 状态，也称为2MSL等待状态：

1. 当TCP的一端发起主动关闭（收到 FIN 请求），在发出最后一个ACK 响应后，即第3次握 手完成后，发送了第四次握手的ACK包后，就进入了TIME_WAIT状态。
2. 必须在此状态上停留两倍的MSL时间，等待2MSL时间主要目的是怕最后一个 ACK包对方没收到，那么对方在超时后将重发第三次握手的FIN包，主动关闭端接到重发的FIN包后，可以再发一个ACK应答包。
3. 在 TIME_WAIT 状态时，两端的端口不能使用，要等到2MSL时间结束，才可继续使用。（IP 层）
4. 当连接处于2MSL等待阶段时，任何迟到的报文段都将被丢弃。

不过在实际应用中，可以通过设置 「SO_REUSEADDR选项」，达到不必等待2MSL时间结束，即可使用被占用的端口。

附录 C：TCP 三次握手和四次握手

详细细节，参考：

• TCP的三次握手与四次挥手（详解+动图）

具体示意图：

1. 三次握手，建立连接过程
2. 四次挥手，释放连接过程

几个核心疑问：

1. time_wait 是「服务器端」的状态？or 「客户端」的状态？
   1. RE：time_wait 是「主动关闭 TCP 连接」一方的状态，可能是「客服端」的，也可能是「服务器端」的
   2. 一般情况下，都是「客户端」所处的状态；「服务器端」一般设置「不主动关闭连接」
2. 服务器在对外服务时，是「客户端」发起的断开连接？还是「服务器」发起的断开连接？
   1. 正常情况下，都是「客户端」发起的断开连接
   2. 「服务器」一般设置为「不主动关闭连接」，服务器通常执行「被动关闭」
   3. 但 HTTP 请求中，http 头部 connection 参数，可能设置为 close，则，服务端处理完请求会主动关闭 TCP 连接

关于 Apache httpd 服务器的关联配置，参考：https://elf8848.iteye.com/blog/1739571

关于 HTTP 请求中，设置的主动关闭 TCP 连接的机制：TIME_WAIT的是主动断开方才会出现的，所以主动断开方是服务端？

1. 答案是是的。在HTTP1.1协议中，有个 Connection 头，Connection有两个值，close和keep-alive，这个头就相当于客户端告诉服务端，服务端你执行完成请求之后，是关闭连接还是保持连接，保持连接就意味着在保持连接期间，只能由客户端主动断开连接。还有一个keep-alive的头，设置的值就代表了服务端保持连接保持多久。
2. HTTP默认的Connection值为close，那么就意味着关闭请求的一方几乎都会是由服务端这边发起的。那么这个服务端产生TIME_WAIT过多的情况就很正常了。
3. 虽然HTTP默认Connection值为close，但是，现在的浏览器发送请求的时候一般都会设置Connection为keep-alive了。所以，也有人说，现在没有必要通过调整参数来使TIME_WAIT降低了。

关于 time_wait：

1. TCP 连接建立后，「主动关闭连接」的一端，收到对方的 FIN 请求后，发送 ACK 响应，会处于 time_wait 状态；
2. time_wait 状态，存在的必要性：
   1. 可靠的实现 TCP 全双工连接的终止：四次挥手关闭 TCP 连接过程中，最后的 ACK 是由「主动关闭连接」的一端发出的，如果这个 ACK 丢失，则，对方会重发 FIN 请求，因此，在「主动关闭连接」的一段，需要维护一个 time_wait 状态，处理对方重发的 FIN 请求；
   2. 处理延迟到达的报文：由于路由器可能抖动，TCP 报文会延迟到达，为了避免「延迟到达的 TCP 报文」被误认为是「新 TCP 连接」的数据，则，需要在允许新创建 TCP 连接之前，保持一个不可用的状态，等待所有延迟报文的消失，一般设置为 2 倍的 MSL（报文的最大生存时间），解决「延迟达到的 TCP 报文」问题；

5.参考资料

1. 解决 TIME_WAIT 连接过多问题
2. MSL、TTL及RTT的区别
3. time_wait 状态
4. TCP的三次握手与四次挥手（详解+动图）
5. TCP/IP 的 time_wait 原理
6. TCP 连接的端口数量上限
